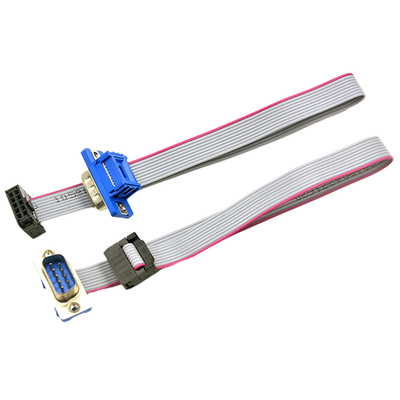

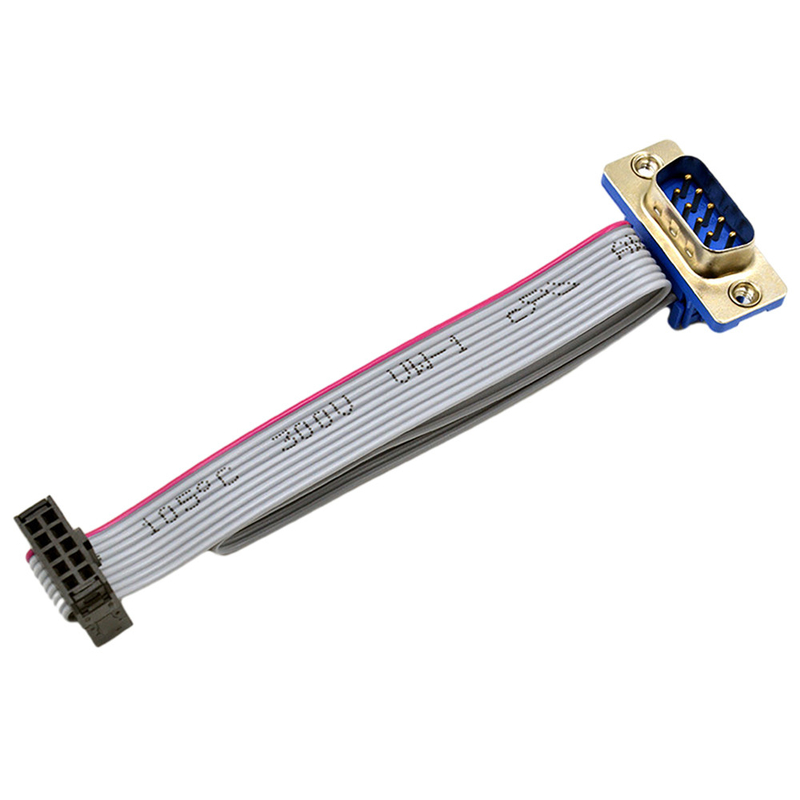

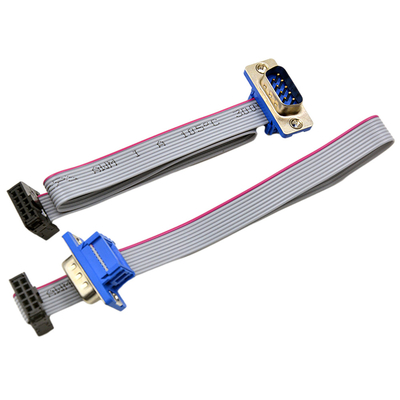

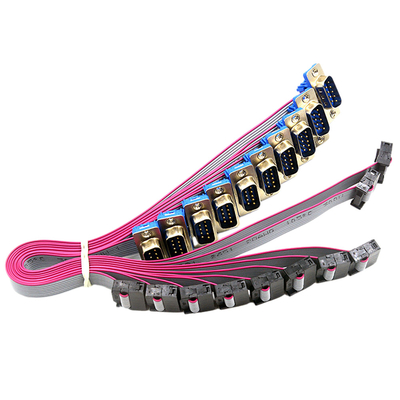

OEM 2,54 milímetros de la echada de cable de cinta IDC DB9 hembra-varón para el soporte del panel

Descripción de producto:

Las asambleas de cable de IDC son la solución perfecta para su cableado y necesidades de cableado. Con su echada de 2.54m m, estos montajes de cable se diseñan para la transmisión de datos de alta velocidad y ofrecen un conector de la dislocación del aislamiento (IDC) que asegure conexiones confiables y seguras en usos. Nuestras asambleas de cable de IDC se hacen con una combinación de materiales planos del cable y del conductor de cinta tales como cobre de OFC, cobre puro, y Tin Plated Copper, con las opciones del indicador de alambre extendiéndose de AWG32# a AWG28#. La gama de temperaturas es -25℃~+85℃, haciéndolas ideales para una variedad de usos. Nuestras asambleas de cable de IDC están bien adaptadas para los usos comerciales e industriales y proporcionan un modo eficaz de conectar los dispositivos electrónicos.

Características:

• Nombre de producto: Montajes de cable de IDC
• Material de aislamiento: Silicón, PVC, HDPE., TPE, , etc.
• Tipo de cable: UL2651, UL2464, UL2468
• Tipo del conector: Conector de la dislocación del aislamiento
• Longitud de cable: mínimo de 50m m
• Certificación: UL, RoHS, ALCANCE
• Alambre UL2464
• echada de 2.54m m
• Conector de la dislocación del aislamiento

Usos:

Los conectores y los conectores son ampliamente utilizados en una variedad de ordenadores, de instrumentos, de máquinas, de dispositivos, de coches, de color TV y de aires acondicionados. Además, pueden ser encontrados en pantallas LED, DVDs, y VCDs.

Proporcionan una manera confiable y rentable de unirse a dos componentes, los circuitos y los sistemas de conexión, mientras que aseguran la transmisión de señales analógicas digitales o.

Para rápido, operaciones sin error y funcionamiento duradero, la selección del conector derecho es crítica.

Es importante elegir los conectores para sus usos específicos, pues varían de tamaño y tipo según el dispositivo que se utilizan adentro.

Parámetros técnicos:

Este tipo de cable plano es gris con un borde y una impresión rojos. Otros colores disponibles son negros, amarillos, y rojos y pueden ser modificados para requisitos particulares. Viene con una líneas espaciamiento de 1.27m m y la especificación del alambre 28AWG. El material de la estructura del alambre de cobre primero se platea y alambre de cobre estañado entonces torcido.

El conductor de cobre del alambre de la base viene en 7/0.12m m, aunque otros tamaños tales como 7/0.08m m, 7/0.09m m, 7/0.1m m, 7/0.16m m, y 7/0.2m m con 7 filamentos de alambre de cobre estén también disponibles. El empaquetado se hace en los paquetes de 10 pedazos, se empaqueta y se encajona, para un total de 250ft/76.5M o 500ft/153M. El diámetro del conductor es 0,12 ± 0.005m m, y el índice del alargamiento del conductor es el 18% y arriba. Su superficie transversal del conductor es 0.36mm2, con una distancia de la encalladura del conductor de 10.7m m.

El grueso del aislamiento es un mínimo de 0.10m m y una media de 0.23m m. El grueso del diámetro de alambre es 0,9 ± 0.05m m, y el aislamiento es 100,00% en términos de alargamiento. La resistencia a la tensión del aislador es ² del 1.066Kg/m, con una prueba de chispa de 3.0KV/0.15SPC y soporte el voltaje de 2KV 10mA/. La resistencia del conductor es el ≤ 237 ohms/RM y la resistencia de aislamiento es el ≥ el 100m ohms/RM. La capacitancia es los 40PF/M, y la impedancia es 100 ohmios. La temperatura de trabajo es el °C -40 al °C +105, y la cubierta del aislamiento es el gris respetuoso del medio ambiente 8058 del PVC 45P (RoHS).

En términos de requisitos de prueba, el aspecto debe ser bueno sin defectos de la inyección en piezas plásticas, y las piezas de metal no deben tener ningunos rasguños, deformaciones, etc. que el funcionamiento encendido-apagado debe cumplir los requisitos especificados.

Arreglo para requisitos particulares:

Servicios modificados para requisitos particulares para los montajes del producto, de cable de IDC, de RCH, de IDC001 modelo, originando de la ciudad de Dongguan, de China, certificadas con IATF16949 e ISO9001. La cantidad de orden mínima es 500 pedazos, los rangos de precios de USD0.05 a USD5.0 por pedazo. 100 pedazos se embalan en cada bolso. Plazo de expedición es en el plazo de 2 a 4 semanas. Las opciones del pago incluyen el TT, Paypal, y Western Union. La capacidad de la fuente es los pedazos 100K por semana. Los tamaños de la echada disponibles son 0.8m m, 1.0m m, 1.27m m, 2.0m m, 2.50m m, 2.54m m, y 3.96m m. La gama de temperaturas es -25℃~+85℃. Los conductores pueden ser cobre de OFC, cobre puro, o Tin Plated Copper, y los materiales de aislamiento incluyen el silicón, el PVC, el HDPE, la TPE, y el . El énfasis especial está en los cables planos, el alambre UL2464, y el alambre UL2468.

Podemos producir la serie de alambre aprovechamos los montajes de cable:
1.Automotive, Motocycle, autobús, bici, montaje de cable de alambre del camión
cable 2.Electrical y arnés de cable
3.Audio, cable video, de radio y arnés de cable de la ISO
arnés de cable de alambre 4.Industrial
arnés de cable del dispositivo 5.Home
6.Fuse alambre, arnés de cable de la máquina de juego
7.Power, LVDs, RCA plano, arnés de cable del USB
8.Control y montajes de cable de cableado del panel
cable y arnés del equipo 9.Medical
arnés de cable de los modelos 10.Airplane

Ayuda y servicios:

Proporcionamos el soporte técnico y el servicio para nuestras asambleas de cable de IDC. Nuestro equipo de ingenieros experimentados está disponible contestar a preguntas sobre la instalación, el mantenimiento, y la localización de averías. También proporcionamos servicios que dirigen de encargo incluyendo diseño y la fabricación de asambleas de encargo.

Nuestro equipo de soporte técnico es 24/7 disponible para contestar a sus preguntas y para proporcionar la dirección. Tenemos una base de datos grande de la información de producto y de las guías de localización de averías para ayudarle a conseguir el trabajo hecho. También proporcionamos a sesiones de formación en nuestros productos y servicios.

Nuestro equipo del servicio proporciona la reparación y servicios in situ de mantenimiento. También ofrecemos una gama completa de instalación, la prueba, y los servicios de certificación. Tenemos la experiencia a asegurarse que sus sistemas están corriendo en el rendimiento óptimo.

Embalaje y envío:

Empaquetado y envío para los montajes de cable de IDC:

Los montajes de cable de IDC serán empaquetados en las bolsas de plástico selladas, protegidos con los materiales a prueba de golpes, y después puestos con seguridad en cajas de cartón acanalado. Las cajas serán etiquetadas con la descripción de producto, el número de lote, y la cantidad. Las cajas entonces serán selladas con el plástico o el atar con correa o plástico de embalar del metal.

Las cajas serán enviadas vía la tierra, el aire, o el mar, dependiendo de las necesidades del cliente. El envío será hecho con un portador reputable. El seguimiento de la información será proporcionado al cliente para seguir el envío.
